Η Suzhou Blauberg Motoren Technology Co., Ltd. είναι ένας από τους κορυφαίους κατασκευαστές και προμηθευτές φυγοκεντρικού φυσητήρα διπλής εισόδου blauberg dl-f120b-ec-00 120mm ec στην Κίνα. Καλώς ήρθατε να αγοράσετε χύμα υψηλής ποιότητας προσαρμοσμένα προϊόντα που κατασκευάζονται στην Κίνα εδώ και να λάβετε προσφορά από το εργοστάσιό μας. Για διαβούλευση τιμών, επικοινωνήστε μαζί μας.
Βασικές πληροφορίες
| Μοντέλο | DL-F120B-EC-00 | Τύπος προϊόντος | Φυγοκεντρικός φυσητήρας διπλής εισόδου EC |
| Φάση | 1~ | Ονομαστική τάση | 230 VAC |
| Εύρος τάσης | 184–276 VAC | Συχνότητα | 50/60 Hz |
| Ονομαστική Ταχύτητα | 3020 ±5% σ.α.λ | Μέγ. Ισχύς εισόδου | 85 W |
| Μέγ. Ρεύμα εισόδου | 0.61 A | Επίπεδο Ήχου | 66 dB(A) |
| Θερμοκρασία περιβάλλοντος | -25 έως +60 βαθμούς | Πιστοποίηση | CCC, CE, RoHS |
| Προστασία | IP44 | Κατηγορία μόνωσης | Τάξη Β |
Τεχνική Περιγραφή
| Διαστάσεις | 161 × 160 × 178 χλστ | Βάρος | Δεν διευκρινίζεται |
| Μοντέλο κινητήρα | EC072AC230V085W | Μέγεθος κινητήρα | 72 χλστ |
| Στροφείο | Γαλβανισμένη λαμαρίνα | Κατεύθυνση ροής αέρα | Ολόγυρα |
| Περιστροφή | Αριστερόστροφα, όψη προς τον ρότορα | Στέγαση / Ρότορας | Τεντωμένο περίβλημα / ρότορας με επίστρωση μπλε πούδρας- |
| Θέση τοποθέτησης | Οποιαδήποτε θέση | Λειτουργία | S1 συνεχούς λειτουργίας |
| Ρουλεμάν | Ρουλεμάν | Μήκος καλωδίου | 500 ±20 mm |
| Υγρασία | Λειτουργία 5%–90% RH; αποθήκευση 5%-95% RH | Θερμοκρασία αποθήκευσης | -40 έως +80 βαθμούς |
| Ηλεκτρική Ασφάλεια | 1800 VAC/50 Hz για 1 s; Διαρροή Μικρότερη ή ίση με 10 mA. ρεύμα αφής Μικρότερο ή ίσο με 3,5 mA | Ελεγχος | 0–10 VDC / PWM |
| Προστασία κινητήρα | Κλειδωμένος ρότορας, θερμικός, υπερ/υπόταση, υπερένταση και ομαλή εκκίνηση | Αντοχή βίδας | Κλάση 8.8 |
Εφαρμογή προϊόντος
| 1 | Στήλη φόρτισης | 9 | Έργο Ψύξης Εξοπλισμού |
| 2 | Σύστημα εξάτμισης καπνού κουζίνας | 10 | Έργο Μονάδας Εξαερισμού |
| 3 | Έργο FFU | 11 | Έργο AHU |
| 4 | Ψύξη δωματίου υπολογιστών | 12 | Έργο καθαρισμού αέρα |
| 5 | Rail Transit Air-Κλιματισμός | 13 | Έργο Εναλλάκτη Θερμότητας |
| 6 | Ηλεκτρικές Συσκευές | 14 | Έργο κοντέινερ τηλεπικοινωνιών |
| 7 | Έργο FanGrid | 15 | Έργο Ψύξης Κέντρου Δεδομένων |
| 8 | Έργο Εξοπλισμού Εξαερισμού | 16 | Βιομηχανικό σύστημα ψύξης |

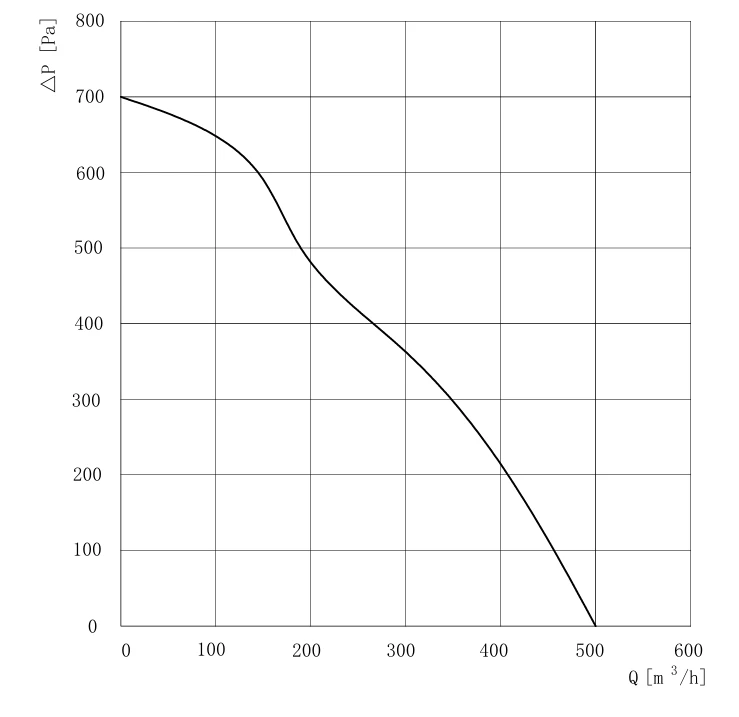

Air Performance
Συνολικές Διαστάσεις

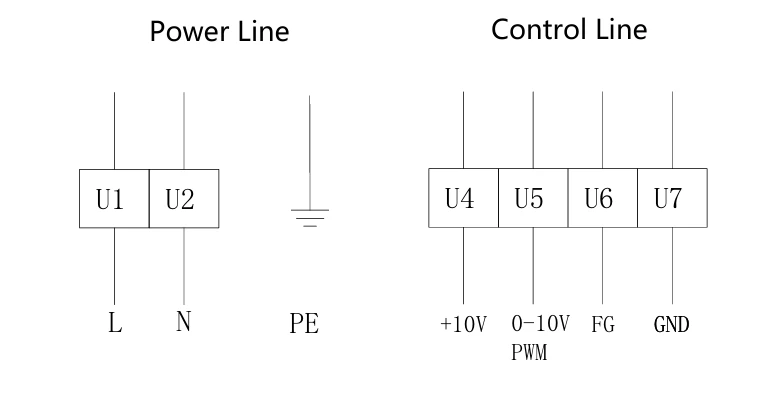

Ηλεκτρική Σύνδεση
| Γραμμή | Conn. | Ονομασία | Χρώμα | Λειτουργία / Εργασία |
| Γραμμή τροφοδοσίας | Π.Ε | Πράσινο/Κίτρινο | Προστατευτική γη | |
| Γραμμή τροφοδοσίας | U1 | L | Καστανός | Τροφοδοτικό ρεύματος, ενεργός αγωγός |
| Γραμμή τροφοδοσίας | U2 | N | Μπλε | Τροφοδοτικό ρεύματος, ουδέτερος αγωγός |
| Γραμμή Ελέγχου | U4 | +10 V | Κόκκινος | Σταθερή έξοδος 10 VDC, ±5%, max. 10 mA; τροφοδοσία εξωτερικής συσκευής. SELV |
| Γραμμή Ελέγχου | U5 | Έλεγχος ταχύτητας | Κίτρινος | Είσοδος 0–10 V/PWM; μέγιστο πλάτος PWM 10 V; SELV |
| Γραμμή Ελέγχου | U6 | Ανατροφοδότηση σήματος | Λευκό | Έξοδος Tach, 2 παλμοί/περιστροφή. προσαρμόσιμο ή μετατρέψιμο σε σήμα RD. SELV |
| Γραμμή Ελέγχου | U7 | GND | Μπλε | Έδαφος αναφοράς για διεπαφή ελέγχου. SELV |
Ρυθμίσεις ελέγχου ταχύτητας
| Μέθοδος Ελέγχου | Κατάσταση Λειτουργίας |
| Ολοταχώς | Βραχυκυκλώστε τους κόκκινους (+10 V) και κίτρινους (ρυθμιστή ταχύτητας-) αγωγούς. |
| 0–10 VDC | Ο κινητήρας ξεκινά πάνω από 1,0 V και σταματά κάτω από 0,5 V. |
| PWM | Συχνότητα 1–10 kHz; συνιστώμενο πλάτος 10 V ±5%. Ο κινητήρας ξεκινά πάνω από 10% λειτουργίας και σταματά κάτω από 5% λειτουργίας. |
| Ποτενσιόμετρο | Συνιστάται ένα ποτενσιόμετρο 10 kΩ. |
Σημείωμα
| 1 | Συνδέστε τους αγωγούς ισχύος και ελέγχου αυστηρά σύμφωνα με το διάγραμμα καλωδίωσης. |
| 2 | Μη συνδέετε τον λευκό αγωγό ανάδρασης{0}}σήματος απευθείας στον κόκκινο αγωγό ή σε εξωτερικό τροφοδοτικό DC. |
| 3 | Εάν ο ανεμιστήρας δεν ξεκινά, ελέγξτε την είσοδο ελέγχου ταχύτητας-. Αποφύγετε τον τραυματισμό από μια απροσδόκητη εκκίνηση και μην αγγίζετε ποτέ τον ρότορα ενώ είναι ενεργοποιημένος. |
| 4 | Η εκκίνηση μπορεί να διαρκέσει αρκετά δευτερόλεπτα. Μην αγγίζετε την πτερωτή ή τον ρότορα όταν είναι ενεργοποιημένο ή λειτουργεί με χαμηλή ταχύτητα. |
| 5 | Πριν από την παροχή ρεύματος, βεβαιωθείτε ότι το συγκρότημα κινητήρα και ανεμιστήρα έχουν εγκατασταθεί με ασφάλεια. |
| 6 | Μην τραβάτε το καλώδιο τροφοδοσίας. Ένα κατεστραμμένο καλώδιο πρέπει να αντικατασταθεί από τον κατασκευαστή. |
| 7 | Μην ρίχνετε ή χτυπάτε τον κινητήρα. |
| 8 | Μην πλένετε τον κινητήρα. Η υγρασία μπορεί να μειώσει την απόδοση της μόνωσης και να δημιουργήσει κίνδυνο για την ασφάλεια. |
| 9 | Συμβουλευτείτε τον κατασκευαστή πριν χρησιμοποιήσετε το προϊόν εκτός των συμφωνημένων συνθηκών λειτουργίας. |
| 10 | Το περίβλημα του κινητήρα μπορεί να παραμείνει ζεστό για μικρό χρονικό διάστημα μετά την απενεργοποίηση. Λάβετε μέτρα για την αποφυγή εγκαυμάτων. |
| 11 | Διατηρήστε το περίβλημα καθαρό και αποτρέψτε την είσοδο υπολειμμάτων κατά την εγκατάσταση. |
| 12 | Πριν από την αρχική λειτουργία, περιστρέψτε τον ρότορα με το χέρι για να επιβεβαιώσετε ότι δεν υπάρχει σύγκρουση, παρεμβολή ή εμπλοκή. |
| 13 | Ο κινητήρας είναι μέρος του φυσητήρα και δεν πρέπει να λειτουργεί μόνος του χωρίς πτερωτή ή φορτίο. |
| 14 | Για αποθήκευση μετά την αποσυσκευασία, ξανασυσκευάστε το προϊόν και διατηρήστε το στους -40 έως +80 βαθμούς , RH μικρότερο ή ίσο με 95%, σε καθαρό αεριζόμενο χώρο χωρίς διαβρωτικά αέρια και τουλάχιστον 15 cm πάνω από το δάπεδο. |
| 15 | Εγκαταστήστε τον ανεμιστήρα μακριά από τα παιδιά και μην αφήνετε τα παιδιά να τον λειτουργούν. |
| 16 | Ο κατασκευαστής επιφυλάσσεται για την τελική ερμηνεία αυτής της προδιαγραφής. |
Ζωή και Συντήρηση, Εγγύηση
| 1 | Η διάρκεια ζωής του σχεδιασμού είναι 50.000 ώρες, περιορισμένη από τη διάρκεια ζωής του ρουλεμάν στις 40 μοίρες. Η πραγματική διάρκεια ζωής εξαρτάται από τη θερμοκρασία, την υγρασία, την εγκατάσταση, το φορτίο και το περιβάλλον λειτουργίας. |
| 2 | Καθαρίζετε και συντηρείτε τον ανεμιστήρα κάθε 3–6 μήνες, προσαρμοσμένος ανάλογα με το περιβάλλον λειτουργίας. |
| 3 | Το πλήρες προϊόν καλύπτεται από εγγύηση δύο-χρόνων από την ημερομηνία παράδοσης. Οι αστοχίες ποιότητας προϊόντων-θα επιδιορθωθούν ή θα αντικατασταθούν. Αποκλείονται ζημιές που προκαλούνται από μη εξουσιοδοτημένη αποσυναρμολόγηση, ακατάλληλο χειρισμό, ανθρώπινη ενέργεια, φυσική καταστροφή ή άλλη ανωτέρα βία. |
Λήψη
DL-F120B-EC-00 Product Specification.pdf
